Описание

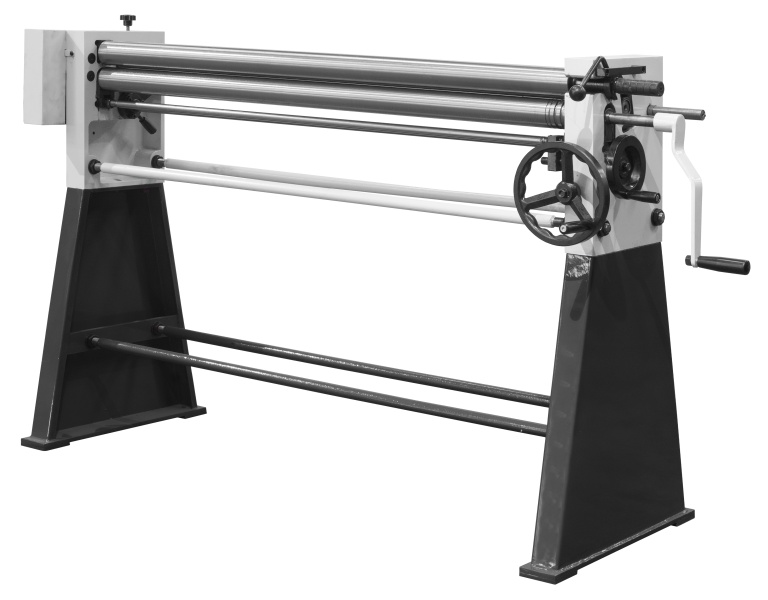

Вальцовочный станок Stalex W01-2x1250 предназначен для придания листу цилиндрической и конической формы в виде обечаек различного радиуса, данное оборудование широко применяется для изготовления профессионального-индивидуального и мелкосерийного производства комплектующих вентиляции, водосточных элементов, в случаях производства цилиндрических и конических изделий (для вальцевания конических изделий, форма заготовки должна предварительно подготавливаться [вырезаться] с необходимого эскиза и рассчитанными размерами), правке плоских заготовок, подгибке кромок.

Особенности

• Продольный паз верхнего вала для заправки листа
• Проточки для гибки прутка
• Вес и система крепёжных тяг позволяют работать с макс. возможной толщиной листа из оцинкованной стали на ручных вальцах при макс. «узких» диаметрах валов (60мм)
• Жёсткость станка позволяют эффективно работать с заготовками с макс. толщиной 2мм
• Два вала скорости вращения (2ой вал, это вал пониженной скорости для работы с макс. толщиной листа)
• Литьевые чугунные боковые опоры
• Маховик перемещения заднего вала, при помощи реечного механизма и тяги синхронно перемещаются противоположные стороны вала
• Маховик перемещения нижнего вала при помощи пары ползунов и тяги синхронно перемещаются противоположные стороны вала
• Стопорный винт передаточной шестерни на вал пониженной скорости (предназначен для фиксации шестерни в рабочем и холостом положение, для выключения холостого вращения вала при необходимости)



Рычаг фиксации верхнего вала



Нижний вал – предназначен для регулировки толщины листа



Задний Вал - предназначен для регулировки R получаемого на заготовки



Продольный паз верхнего вала для заправки листа



Проточки для гибки прутка



Вал пониженной скорости для работы с макс. толщиной листа



Вал скорости вращения для работы с малыми и средними толщинами листа



Маховик перемещения заднего вала



Реечный механизм с синхронизирующей тягой



Маховик перемещения нижнего вала



Механизм привода ползуна с синхронизирующей тягой



Стопорный винт



Переходной вал с шестерней
