Описание

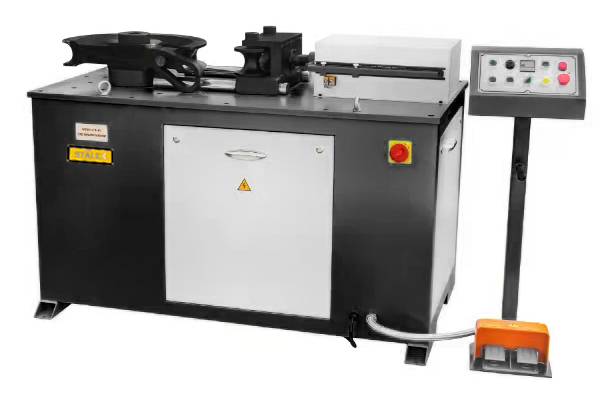

Трубогиб Stalex JTB-80 предназначен для изгибания круглых труб из металла или другого материала по заданному радиусу. Производит гибку трубы методом протягивания заготовки по ролику – такие изделия как дуги, рамы, каркасы и прочее из водогазопроводных и метрических труб с изгибами в нескольких плоскостях, что обеспечивает точность изгиба трубы на заданный угол и с заданным радиусом, без заломов в области гибки. Применяется для гибки на угол до 180°, макс. размер трубы ?80мм мин. Размер трубы ?40, с толщиной стенки до 9мм (сталь). Мин. Диаметр прутка 32,2 мм, максимальный 50,8 мм, для квадратной трубы максимальный размер 80х80 мм, минимальный 40х40 мм. Гибка может производиться различной конфигурацией и в разных плоскостях, модель подходит для работы в условиях мелкосерийного и индивидуального производства. Угол гибки задаётся и контролируется путем ввода необходимого угла через счетчик-индикатор, диапазон угла гибки от 0 до 180°. Выполняет профессиональный и качественный дугообразный гиб широко используется в сфере декора, архитектуры, обустройстве общественных пространств и прочее. Станок может управляться в ручном режиме путем нажатия отдельных кнопок и в полуавтоматическом режиме под управлением оптико-электрического кодирующего устройства (датчика), что подходит для регулярного объёма выпуска продукции. Такие особенности, как простота конструкции, легкость эксплуатации, энергосбережение и высокая эффективность, делают станок идеальным для гибки труб.






  Преимущества:








Настройка станка не требует специальной подготовки.





        Угол поворота сменного гибочного штампа контролируется оптико-электрическим кодирующим устройством.




Требуемый угол задается счетчиком-индикатором в градусах.





        Высокая скорость и точность гибки трубы методом протягивания заготовки по ролику.





        Простота конструкции, легкость эксплуатации и высокая эффективность при гибке заготовки в одно касание.





        Прочность конструкции станка.





        В стандартной комплектации 2 комплекта штампов (оснастки) – ?76; ? 60мм.





        Гибка может производиться различной конфигурацией и в разных плоскостях.





        При работе с крупными заготовками требуется монтаж станка к полу.
