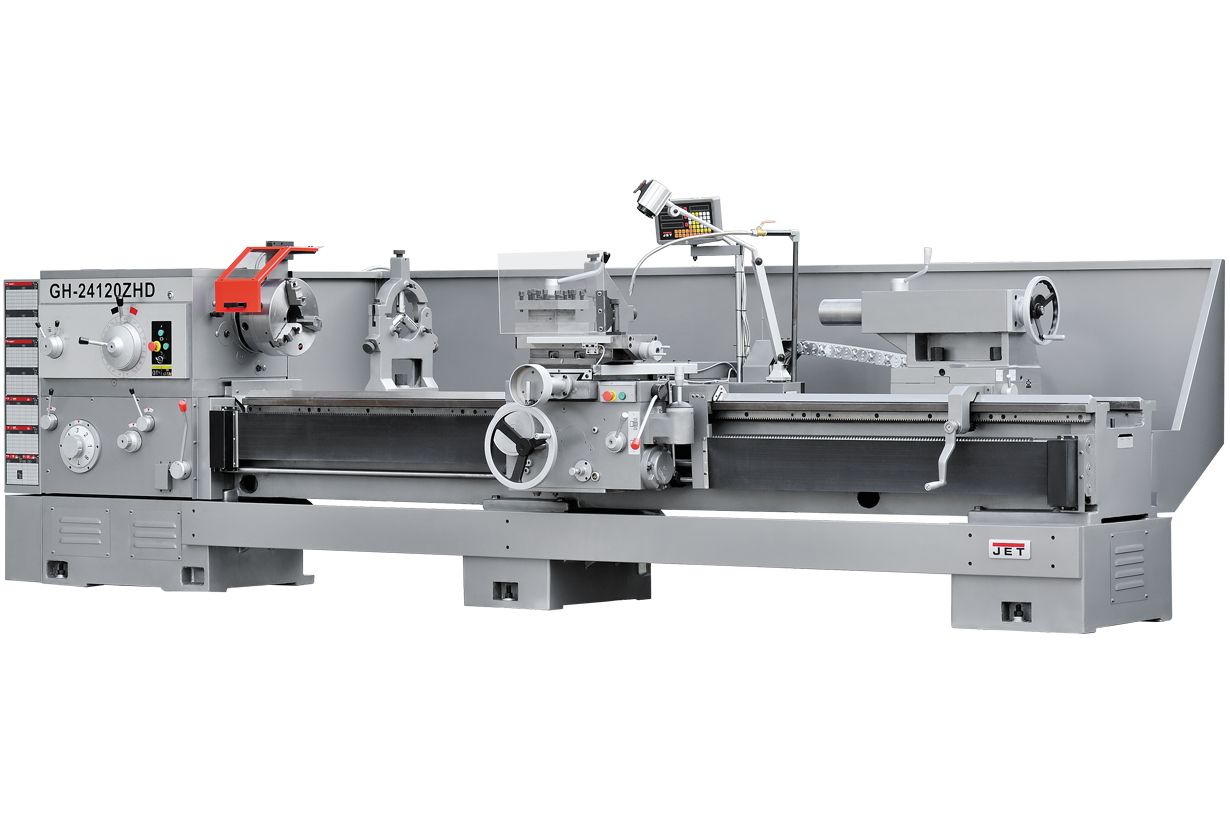

JET GH-24120 ZHD DRO RFS Токарно-винторезный станок по металлу

Артикул: 50000842T
Сравнение В сравнении
5.0
1 отзыв
в наличии
Характеристики
Напряжение, В400
Масса, кг6105
Фирма производительJet
Габаритные размеры (Д;Ш;В; мм)5225x1800x1650
Мощность двигателя, кВт11 кВт
Емкость водяного бака, л65
5.0
1 отзыв
6 100 000 ₽

Информация о доставке

Способы получения в Колумбус
Доставка: рассчитывается... Самовывоз, бесплатно
Характеристики
Напряжение, В400
Масса, кг6105
Фирма производительJet
Габаритные размеры (Д;Ш;В; мм)5225x1800x1650
Мощность двигателя, кВт11 кВт
Емкость водяного бака, л65

Описание

Описание

GH-24120 ZHD DRO RFS - старшая модель в линейке токарно-винторезных станков серии GH-24 производства компании JET. Станок ориентирован на тех заказчиков, кто нуждается в обработке длинномерных и тяжелых деталей с непрерывными нагрузками. Он найдет применение на предприятиях различных отраслей, имеющих в своем составе цеха металлообработки, крупных ремонтных базах, конструкторских бюро и т.д. Станок справится с заготовками до 630 мм при обточке над станиной и до 370 мм над суппортом. Предусмотрен мостик gap, при его снятии диаметр обточки возрастает до 830 мм (с ограничением по длине детали 310 мм). Расстояние между центрами у этой модели максимальное - 3000 мм. Чтобы обеспечить необходимое усилие резания, станок оснащен асинхронным электродвигателем мощностью 11 кВт, предусмотрена централизованная автоматическая система смазки узлов и агрегатов. Автоматическая коробка подач предлагает оператору широкий выбор режимов, включая нарезку всех типов резьб. Литая станина GH-24120 ZHD DRO RFSиз выполнена из серого чугуна и решает сразу несколько задач. Она является надежным теплоотводом от режущего инструмента и способна гасить вибрации при обточке массивных деталей. Направляющие станины подготавливаются по фирменной технологии JET (закалка, шлифовка, обработка антифрикционным составом). Как и все модели в данной серии, станок поставляется в максимальной комплектации и может быть запущен в работу в минимальные сроки.

Характеристики

Напряжение, В

400

Диаметр обработки над станиной, мм

Ø630

Диаметр обточки над поперечным суппортом, мм

Ø350

Расстояние между центрами, мм

3000

Диаметр обточки над съемным мостиком, gap, мм

Ø830

Длина съемного мостика, мм

350

Ширина станина, мм

560

Ход поперечного суппорта, мм

440

Ход верхнего продольного суппорта, мм

200

Диапазон оборотов шпинделя, об/мин

7.5~1000

Количество скоростей шпинделя

18

Внутренний конус шпинделя

Ø 120 1:20

Передний конец шпинделя

D-11

Диаметр проходного отверстия шпинделя, мм

Ø105

Диапазон продольной подачи, мм/об

0.10~24.32

Количество продольных подач

77

Диапазон поперечной подачи, мм/об

0.050~12.16

Количество поперечных подач

79

Диапазон метрической резьбы, мм

1 ~ 240

Количество метрических резьб

50

Диапазон дюймовой резьбы, TPI

19 ~ 1 TPI

Количество дюймовых резьб

30

Диапазон модульной резьбы, MP

0.5 ~ 120

Количество модульных резьб

53

Диапазон питчевой резьбы, DP

28 ~ 1 DP

Количество питчевых резьб

24

Шаг продольного ходового винта, мм

12

Макс. размер инструмента, мм

32×32

Ускоренное перемещение продольного суппорта (каретки), м/мин

4

Ускоренное перемещение поперечного суппорта, м/мин

2

Внутренний конус пиноли задней бабки

МК 6

Ход пиноли задней бабки, мм

230

Наружный диаметр пиноли задней бабки, мм

100

Диапазон неподвижного люнета, мм

30-240

Диапазон подвижного люнета, мм

25 - 130

Объем бака СОЖ, л

65

Объём масла (ориентировочно), л

35

Параметры питающей сети

3~ 400 В, 50 Гц

Мощность главного двигателя, кВт

11

Мощность насоса СОЖ, кВт

0,09

Мощность двигателя быстрой подачи, кВт

1,1

Общая потребляемая мощность станка, кВт

16,4

Устройство защиты потребителя, А

50

Страна производителя

Китай

Длина, мм

5225

Ширина, мм

1800

Высота, мм

1650

Масса, кг

6105

Длина в упаковке, см

560

Ширина в упаковке, см

198

Высота в упаковке, см

220

Масса в упаковке, кг

6250


Особенности:

  • Эксклюзивный протокол приёмки JET с сертифицированными допусками (DIN 8606)
  • Направляющие закалены и отшлифованы
  • Передняя бабка с фрикционной муфтой
  • Съемный мостик, для увеличения диаметра обработки на длине 310 мм
  • Механизм привода шпинделя постоянно работает в масляной ванне
  • Увеличенный диаметр проходного отверстия

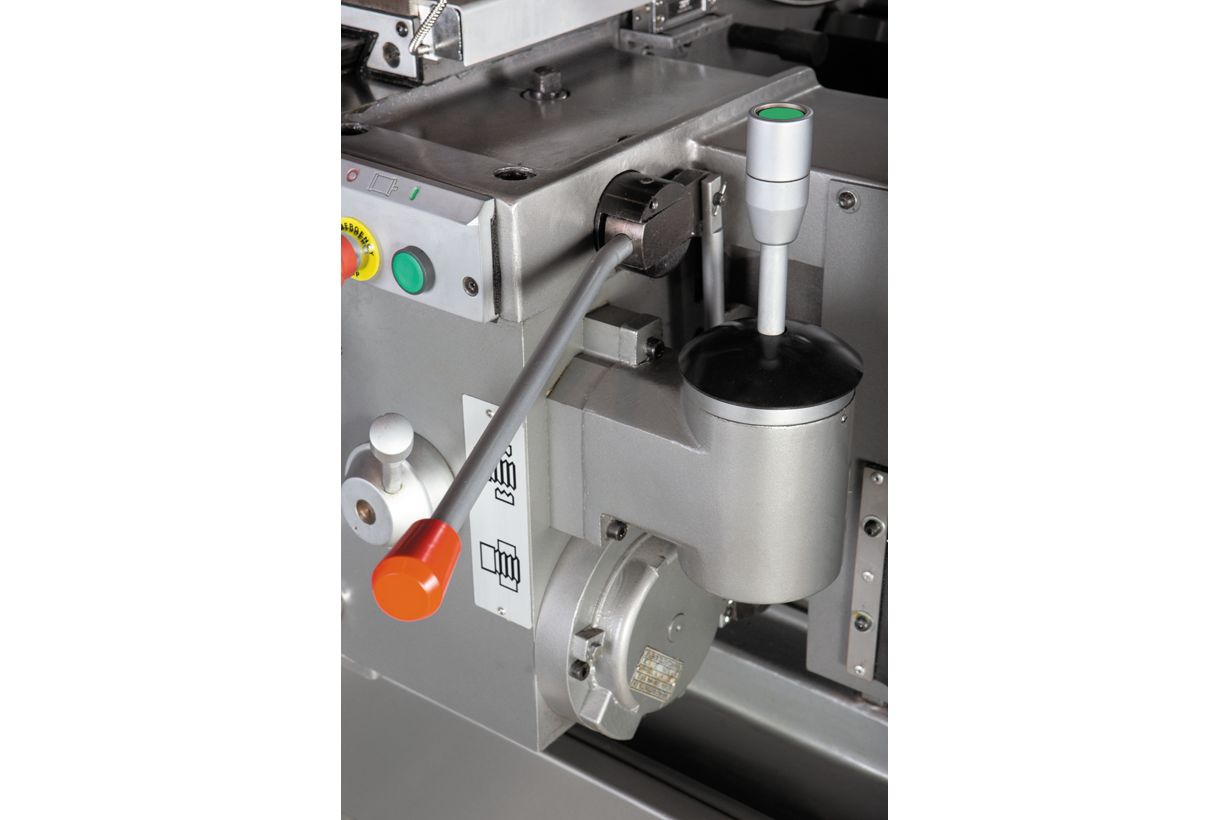

  • Удобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения
  • Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
  • Регулировка зазоров направляющих при помощи клиновых планок
  • Централизованная система подачи смазки продольного суппорта
  • Регулируемая в поперечном направлении задняя бабка для обточки конусов
  • Мощный двигатель 11 кВт
  • Современный аналог 1М63, 16К30

Комплектация

  • 3-х кулачковый патрон Ø325 мм с прямыми/обратными кулачками
  • 4-х кулачковая планшайба Ø500 мм
  • Планшайба Ø650 мм
  • 4-х позиционный резцедержатель с фиксатором
  • Вращающийся упорный центр
  • Невращающийся упорный центр
  • Переходная втулка
  • Подвижный и неподвижный люнеты
  • Ускоренное перемещение продольного суппорта
  • Ускоренное перемещение поперечного суппорта
  • Поддон для сбора стружки
  • Задняя защитная стенка
  • Защитный экран патрона с концевым выключателем
  • Защита резцедержателя
  • Защита ходового винта

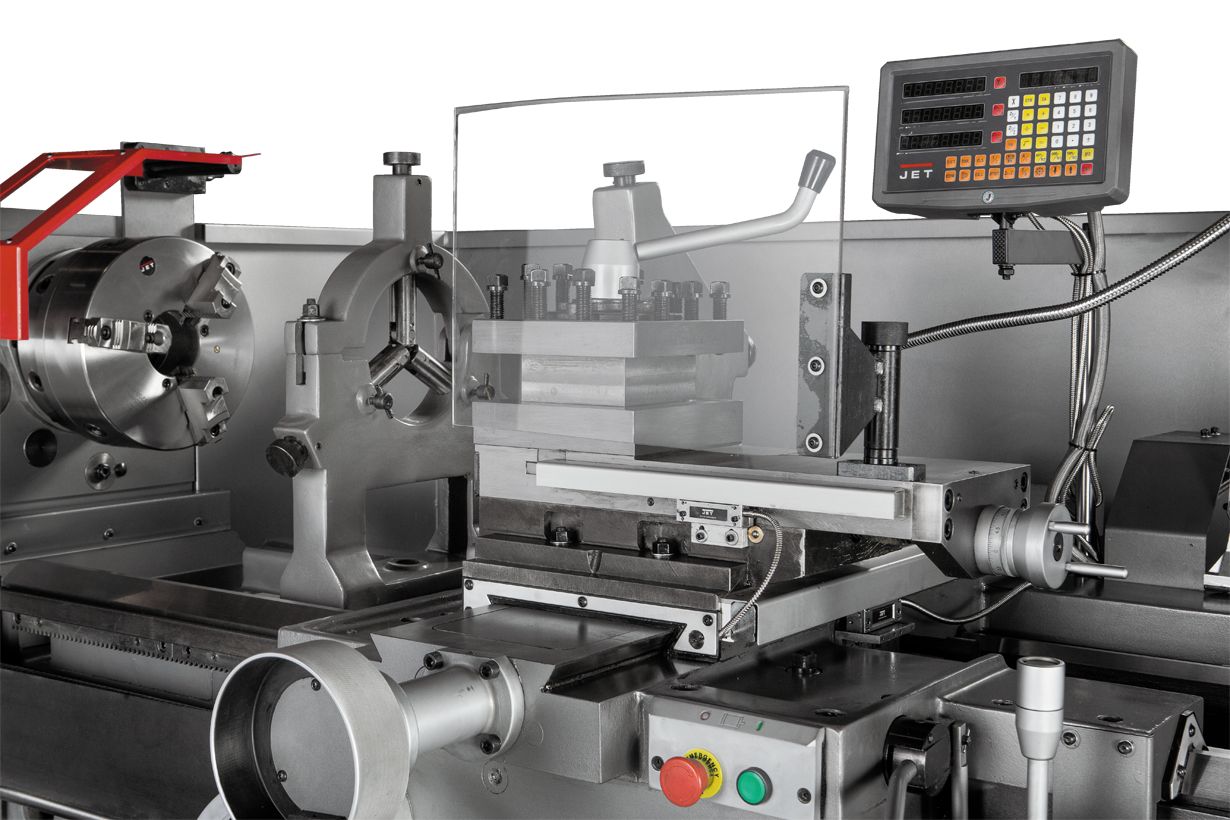

  • УЦИ по 3-м осям, цена деления 0,005 мм, погрешность ± 1 знак
  • Система подвода СОЖ
  • Галогенная лампа местного освещения
  • Ключ для 3-х кулачкового патрона
  • Ключ резцедержателя
  • Ящик с инструментом
  • Руководство по эксплуатации
  • Комплект виброопор

Характеристики

Напряжение, В 400
Масса, кг 6105
Фирма производитель Jet
Габаритные размеры (Д;Ш;В; мм) 5225x1800x1650
Мощность двигателя, кВт 11 кВт
Емкость водяного бака, л 65
Диаметр обработки над станиной, мм 630
Расстояние между центрами, мм 3000
