Описание

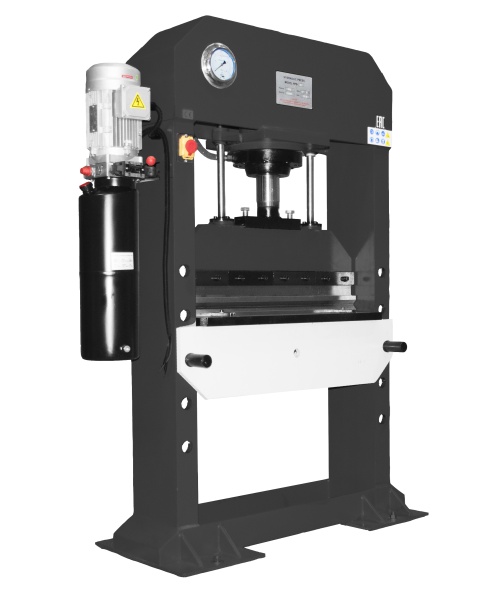

Гидравлический пресс Stalex HPB-790 предназначен для работы в ремонтных и сборочных цехах, для единичных и серийных производств, используется для изготовления простых изделий и запчастей методом гибки.


     Стальная надёжная конструкция и специальные гибочные штампы гарантируют необходимую жесткость и устойчивость станка при ежедневном использовании. В нем сочетаются преимущества простой конструкции, высокого давления с меньшим весом, поэтому, данный агрегат будет очень удобен в эксплуатации. Надежная и высокоточная гидравлическая система, контроль давления по манометру, удобное управления станком, рабочий стол перемещающийся вверх и вниз.




     Гидростанция станка имеет 3 положения работы:






           Рычаг в право – рабочий ход




           Среднее положение рычага – стоп




           Рычаг влево – обратный ход штока в верх



Вес станка 624кг означает крепкую и жёсткую раму, что обеспечивает устойчивую работу. Модели Stalex HPB имеют мощные сваренные опоры для установки тяжёлых деталей, не подвергая риску рабочий процесс гибки (исключаются люфты, перекосы и поломки станины).














             Гидростанция станка имеет 3 положения работы:




                 Рычаг в право – рабочий ход




                   Среднее положение рычага – стоп




                   Рычаг влево – обратный ход штока в верх








             Время опускание штока на макс. длину 220мм (макс. ход) – 34 секунд (без нагрузки)


             Время обратного подъёма штока – 25 секунд (без нагрузки)




             Видео работы (тестовый запуск) - https://youtu.be/yYrRjKrOHTg













             А – общая высота станка




             1800 мм






             B – общая ширина станка (по ножным опорам)




             1100 мм






             B – общая ширина станка (верхняя часть станка + гидростанция)




             1290 мм






             С – общая глубина станка




             500 мм






             D – расстояние между опорами




             795 мм






             Е – ширина опор




             250 мм






             H - максимальная высота заготовки, т.е. расстояние от верхней позиции пуансона до нижнего положения рабочего стола.




             540 мм











             Четыре ребра жёсткости рабочего стола.


             (D: Ширина 795мм – расстояние между опорами)


             (Ширина 950мм – расстояние стола вкл. ширину опор)











             Рычаги крепления стола –  =38мм.


             Рычаги крепления стола – L= 340мм (гладкая часть) / L= 420мм (общая длина).


               отв. крепления стола на сварных опорах -  =42мм.


             Толщины стенок сварных опор – 20/6мм.


             Толщина горизонтальной части стола (рабочая поверхность) – 28мм.


               отверстия в рабочей части стола – 90мм.











...
