Описание

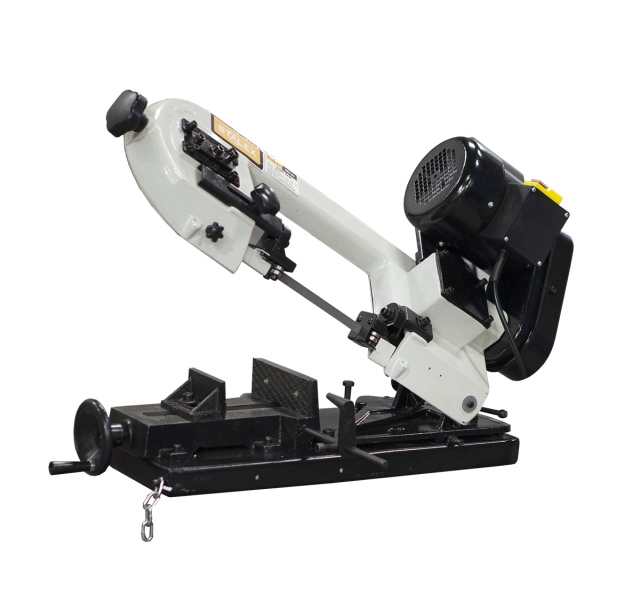

На ручных леночнопильных станках, процесс резки (запуск пилы – опускание рамы - остановка пилы – подъем рамы) осуществляется оператором вручную. Станок Stalex SBS-90 позволяет делать распилы заготовок диаметром до 90 мм.

Станок с возможностью поворота корпуса пилы от 0° до +45°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.

Режущий инструмент – бесконечная сварная ленточная пила, размером 13х0,65х1300 мм

Данная модель оснащена стационарными тисками, для резки под углом, поворачивается рама, а не заготовка. Зажим заготовки осуществляется тисками вручную, за счет вращения маховика, подача заготовки - также вручную.

Станок предназначен для обработки небольшого количества металла, данная модель находит широкое применение в бытовом использовании, штучном производстве, а также на стройплощадках и в мастерских, в основном для работы с заготовками из низкоуглеродистой и углеродистой стали.

Основное преимущество ручных станков – низкая стоимость при сохранении высокого качества реза, и недорогое обслуживание и эксплуатация. При небольших объемах производства в цехах небольших и средних предприятий, в монтажных и ремонтных мастерских незаменимы ручные ленточнопильные станки.

Ленточное полотно:

• Движение ленты осуществляется через мотор с клиноременной передачей – 3 режимами скорости резания (20 / 29 / 50 м/мин).

Небольшой вес и компактные габариты станка делают его мобильным и дают возможность транспортировать одному человеку.

Ручное натяжение полотна.

Поворот рамы до 45°.

Модель SBS-90 позволяет выполнять рез как перпендикулярно оси заготовки, так и под любым углом в диапазоне до 45° путем поворота относительно основания стола пильной рамы в право.

Направляющие блоки.

Правильная установка подшипников оказывает существенное влияние на срок службы ленточной пилы и качество резания.

Положение подшипников в направляющих головках должно быть таким образом, чтобы поверхность ленточного полотна была строго перпендикулярно основанию тисков.

Скорость резания - 20 / 29 / 50 м/мин

Привод - клиноременная передача

Неподвижные тиски.

Шильдик станка

Стойка (стандартная комплектация)

Сборка:

1. Соединить (не затягивая крепёж) ножки с короткими направляющими, так что бы ножки были с наружи (согласно фото).
2. Далее, соединять длинные направляющие так - что бы они были внутри коротких направляющих и внутри ножек (согласно фото).
3. Затянуть крепеж
