Описание

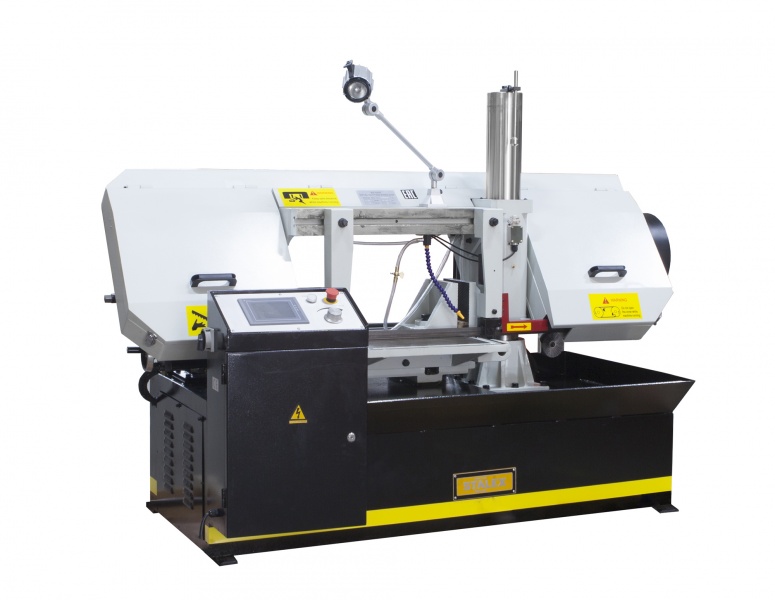

Модель Stalex BS-5030 является гидравлическим ленточнопильным станком, колонного одностоечного типа.


     Полуавтоматический ленточнопильный станок, предназначен для пиления труб, металлических заготовок, максимальным диаметром круга 300 мм и прямоугольной заготовки 500x300 мм под углом 90°.


     Одностоечные ленточнопильные станки имеют вертикальную стойку (колонну) большого диаметра по которой вверх-вниз перемещается горизонтальная пильная рама.


     Пильная рама, представляет собой стальную сварную конструкцию.


     На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,


     так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».


     Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Помимо механической подачи тисков, гидравлический ход тисков для быстрого зажима составляет 60 мм. Для облегчения подачи заготовок станок оборудован роликовым столом с двумя роликами.








     Основные элементы


     - Угол пиления заготовок 90°.


     - Опускание и подъем рамы осуществляется за счет гидравлики автоматически


     - Станок управляется трёхфазным двигателем.


     - Предохранительные концевики на кожухе маховика и на лезвии, оберегающие станок от поломок в случае если лента повреждена


     - Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин


     - Термозащита электродвигателя


     - Система смазки и охлаждения полотна


     - Тиски гидравлические с возможностью быстрого зажима заготовок


     - Дисковая щётка для очистки полотна от стружки, приводимая движением пильного полотна


     - Сенсорный дисплей управления


     - Индикатор повреждения станка и полотна


     - 4 скорости вращения полотна


     - Подсветка зоны резания




     Ленточное полотно: Движение ленты осуществляется в 4-х режимах (30, 50, 75 и 90 м/мин)






     Процесс пиления:


     - Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников


     -   Регулируемая подача СОЖ в зону резания


     -   На мониторе размещена функция счётчика реза (заготовок)


     - Так же на мониторе возможно установить высоту поднятия рамы (в секундах), либо механически выставить высоту поднятия рамы концевиком


     -   Расстояние движения направляющих по салазкам – составляет 530 мм
















             Дополнительный прижим для пакетной резки для BS-5030


             Прижим для пакетной резки, является дополнительной верхней (третьей) губкой тисков.


             Предназначен для прижима (крепления) заготовок в тисках сверху, при пилении в с...
