Описание

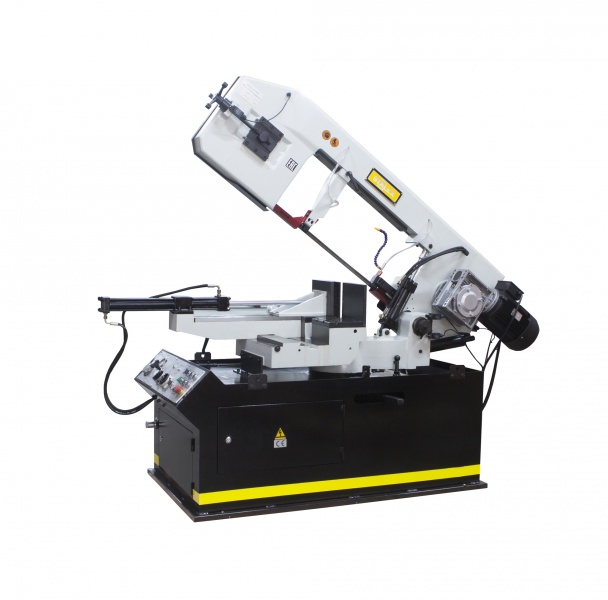

Модель Stalex BS-460G является гидравлическим ленточнопильным станком, данная модель популярна среди станков Stalex серии консольных полуавтоматов.


     На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск»


     Гидравлические тиски раздвигаются на 460 мм, что позволяет пилить прямоугольною заготовку с размерами, превышающими рабочий просвет подъема пильной рамы.




Основные элементы


     - Регулировка угла поворота рамы вдоль шкалы от -45 до +60 градусов, с шагом 1°.


     - Опускание и подъем рамы осуществляется за счет гидравлики автоматически


     - Станок управляется трёхфазным двухскоростным двигателем, с двойными обмотками.


     - Предохранительные концевики на кожухе маховика и на лезвии, оберегающие станок от поломок в случае если лента повреждена


     - Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин


     - Термозащита электродвигателя


     - Система смазки и охлаждения полотна


     - Тиски гидравлические с возможностью быстрого зажима заготовок


     - Станок имеет червячную передачу редуктора


     - Дисковая щётка для очистки полотна от стружки, приводимая движением пильного полотна




Ленточное полотно:


     - Движение ленты осуществляется через мотор-редуктор в 2-х режимах (40 или 80 м/мин)




Процесс пиления:


     - Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников


     - Регулировка угла поворота вдоль шкалы


     - Регулируемая подача СОЖ в зону резания













             Дополнительный прижим для пакетной резки для BS-460G (в комплект не входит, поставляется отдельно)


             Прижим для пакетной резки, является дополнительной верхней (третьей) губкой тисков.


             Предназначен для прижима (крепления) заготовок в тисках сверху, при пилении в станке более одной заготовки одновременно.


             Устанавливается при помощи засверливания на тиски (вертикальные губки тисков) и стягиванием болтами.


             Прижим заготовок (пакета) происходит при помощи ручного вращения (затягивания) ручек.











             Пульт станка











             Прорези в основании тисков для наглядной установки рамы на угол для удобной установки рамы на -45°; -30°; 0°; +30°; +45°; +60°.











             В середине основания тисков находится указатель и градусная линейка для установки необходимого положения рамы. Для поворота рамы на любой угол от -45° 0° до +60°.






...
