Описание

На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра. Подъём рамы осуществляется оператором вручную.

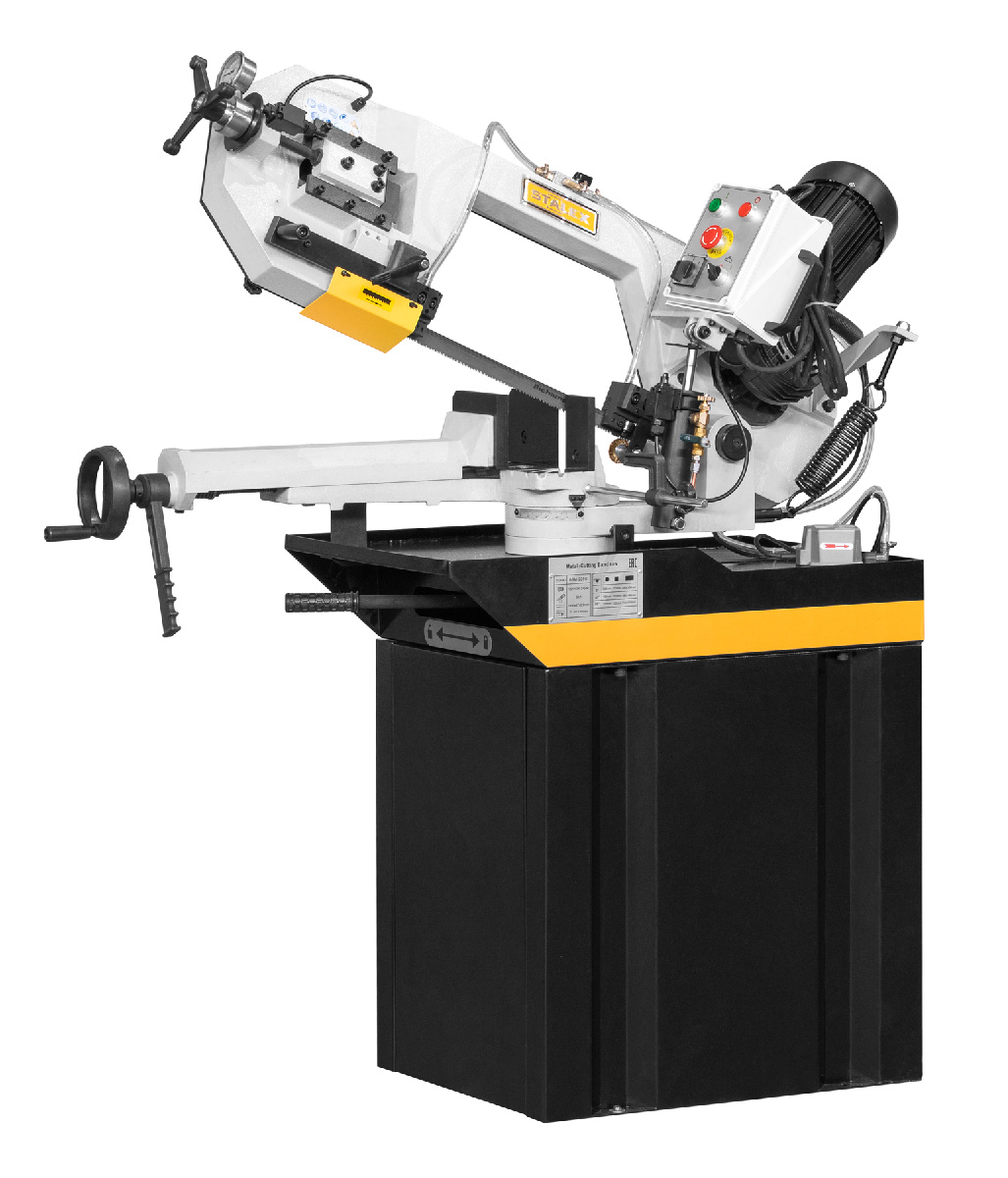

Станок Stalex BSM-225G позволяет делать распилы заготовок диаметром до 225мм.
В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок европейского образца с возможностью поворота корпуса пилы от 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.
Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.
Рама станка опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки и обеспечивающий оптимальные режимы распила.
Модель имеет быстрорегулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие системы СОЖ в стандартной комплектации – позволяет добиться высокой производительности.


Основные элементы cтанка Stalex BSM-225G:

    Поворотный стол с возможность поворота 0°…+45°…+60?, регулировка угла поворота вдоль шкалы

    Литая чугунная рама гарантирует жесткость станка и гасит вибрации

    Опускание рамы осуществляется под собственным весом

    Гидравлический цилиндр для автоматической бесступенчатой резки / плавная регулировка скорости опускания рамы (подвод и рабочий ход)

    Зубчатый привод – закалённая и бронзовая зубчато-винтовая передача (червяная передача 36:1)

    Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы, бак 15,2 литра.

    Точность движения ленты обеспечивается за счет твёрдосплавных пластин и роликовых подшипников

    Тиски с системой быстрого отвода (тиски оснащены рычагом быстрой доводки тисков)


Стандартная комплектация для Stalex BSM-225G:

    Подвижная направляющая с роликовыми подшипниками натяжения полотна

    Перепускной клапан плавная регулировка опускания пильной рамы

    Тиски с ручным зажимом, и рычагом быстрой доводки

    Трёх лучевой маховик механического натяжения ленты

    Датчик контроля натяжения полотна – тензометр

    Защита – датчик на обрыв полотна (остановка станка) / датчик при открытии кожуха рамы (остановка станка)

    Мерный упор 300 мм

    Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ

    Пила ленточная квалитет М42
