Описание

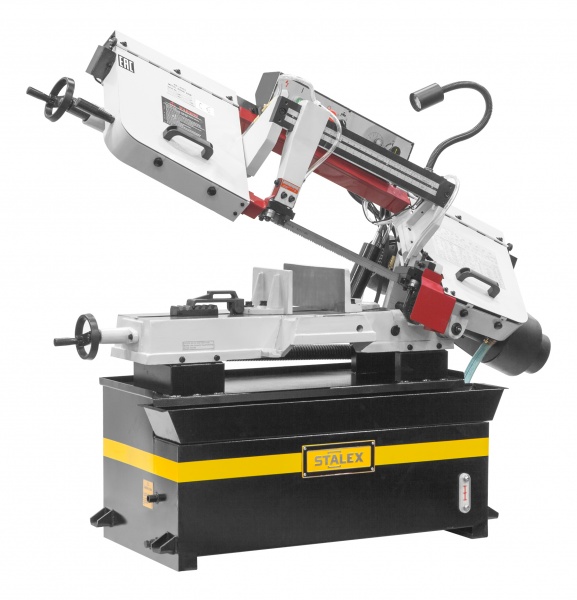

На станках Stalex с гидроразгрузкой, процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе. Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила, подъём рамы осуществляется оператором вручную. Станок Stalex BS-916V разработан для резки черных металлов и других материалов с целиковым, полым или профильным сечением, конструкция позволяет делать макс. распилы полых заготовок (труб) диаметром до 229мм, а также.

В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок имеет поворот губок тисков, для пиления под углом необходимо изменять угол установки тисков. Высота полотна 27мм позволяет пилить c высокой точностью и параллельностью полые и профильные заготовки под различными углами, в том числе и сплошные заготовки.

Модель Stalex BS-916V имеет возможность бесступенчатого регулирования скорости лезвия посредством бесступенчатого вариатора.

Станки находят широкое применение в серийном и мелкосерийном производстве. Система СОЖ в стандартной комплектации, регулировка скорости осуществляется при помощи бесступенчатой регулировки скорости.

Модель Stalex BS-916V реализует все преимущества ленточнопильных станков:

• Возможность поворота 0…+45°

• Гидравлическая система подачи для плавного опускания рабочей консоли

• Подвижная направляющая для повышения жёсткости пиления заготовок (расстояние движения направляющей по салазкам – составляет 410 мм)

• Плавная регулировка скорость вращения пилы 18-102 м/мин (позволяющая обрабатывать большой спектр материалов – сталь/нержавеющая сталь, цветные материалы)

• Ручное натяжение ленты, маховик со встроенной шкалой позволяет быстро и легко производить натяжение пильной ленты. Концевики отключающие станок, при поднятии крышек маховика вращения полотна

• Механические тиски с узлом быстрой регулировки перемещения губок тисков и поворотом до 45°

• Встроенная система охлаждения - помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ

• Пила ленточная квалитет М42 в комплектации (для запуска и начало работы)

• Регулируемый упор

• Автоматический выключатель окончания распила

• Съемный поддон предназначен для сбора и легкой утилизации образующейся стружки

• Панель управления установлена на консоли ленточнопильного станка, что обеспечивает максимальный контроль во время распила

• Надежный мощный двигатель (1,5 кВт) для стабильной работы на повышенных оборотах

• Станок оснащён твёрдосплавными пластинами и подшипниками для точного позиционирования ленточнопильного полотна

• Щёткой для снятия стружки с полотна (вращающаяся от движения полотна

• Клиноременной ремень, инструкция, инструменты, упор размещены под съёмным поддоном



Прижим пакетной резки для BS-916V Прижим для пакетной резки, является дополнительной верхней (третьей) губкой тисков.

Предназначен для прижима (крепления) заготовок в тисках сверху, при пилении в станке более одной заготовки одновременно.

Устанавливается при помощи засверливания на тиски (вертикальные губки тисков) и стягиванием болтами.

Прижим заготовок (пакета) происходит при помощи ручного вращения (затягивания) ручек.



Пульт + направляющие станка.

Шкала направляющих + две гибкие трубки СОЖ.

Подвижная направляющая для повышения жёсткости пиления заготовок (расстояние движения направляющей по салазкам – составляет 410 мм)



Градусная линейка для установки необходимого положения заготовки от 0° до 45°.



Быстрозажимные тиски и поворот губок тисков до 45°.



Таблица скорости резания и подбора шага зубьев



Механическая дисковая щётка (приводимая в движение от движения полотна).

Зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления, что в свою очередь положительно влияет на стойкость и производительность станка



Подвижная направляющая и зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна.



Механическое натяжение полотна



Привод - клиноременная передача

Плавная регулировка скорость вращения пилы 18-102 м/мин (позволяющая обрабатывать большой спектр материалов – сталь/нержавеющая сталь, цветные материалы)





Лампа освещения в стандартной комплектации



Шкив станка и предохранительный датчик при поднятой крышке рамы (фото №1).



Второй предохранительный датчик на крышке рамы (фото №2).



Гидравлический демпфер регулирующий и снижающий скорость опускания рамы.
