Описание

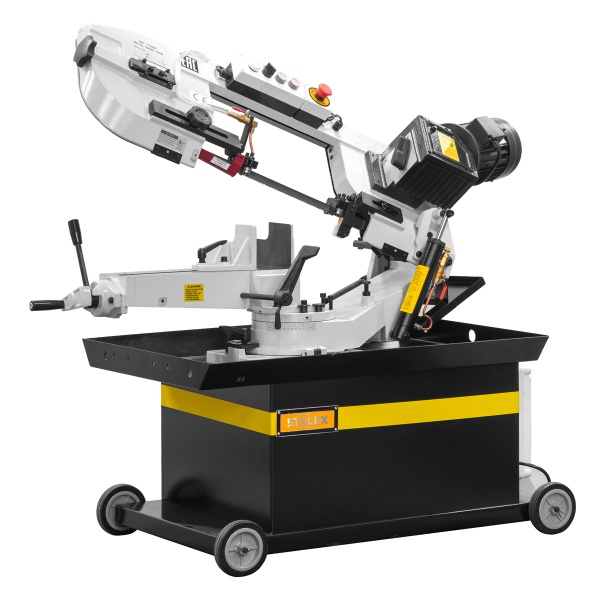

Стандартная модель мобильного ленточнопильного станка, разработана для резки черных металлов и других материалов с целиковым, полым или профильным сечением. Станок позволяет делать распилы заготовок диаметром до 180 мм в полуавтоматическом режиме с ручным возвратом пильной рамы в первоначальное положение. Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндрами подач, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила. Станкам не требуется подключение к источнику сжатого воздуха.




    Станки Stalex BS-712 имеют высоту полотна 20 мм, в зависимости от комплектации поворот губок тисков или возможность поворота рамы пилы, а также привод клиноременной или зубчатый. Система СОЖ в стандартной комплектации.




    Процесс пиления:



    Точность движения ленты обеспечивается за счет роликовых подшипников
    Движение ленты осуществляется через мотор-редуктор в 3-х скоростных режимах
    Регулировка угла поворота вдоль шкалы
    Регулируемая подача СОЖ в зону резания
    Механические тиски + рычаг быстрой доводки





    Основные элементы cтанка Stalex BS-712:



    Опускание рамы осуществляется под собственным весом
    Плавная регулировка скорости опускания рамы (подвод и рабочий ход) обеспечиваются гидравлическим перепускным клапаном
    Быстрый зажим заготовки - тиски с ручным зажимом и доводчиком
    Станция охлаждения, обеспечивающая подачу СОЖ (расположена внутри рамы) + и регулировочные краны для регулировки напора СОЖ
    Подвижная направляющая с роликовыми подшипниками натяжения полотна
    Скорость вращения полотна имеет 3 скоростных режима
    Ручное натяжение ленты
    Мерный упор 250 мм
    Пила ленточная квалитет М42




























        Модель имеет возможность поворота рамы пилы




        Привод зубчатый
































  Панель управления








                        - Индикатор включения станка




                        - Переключатель работы системы СОЖ




                        - Кнопка включения станка




                        - Кнопка выключения станка




                        - Общая кнопка стоп






















        Рычаг переключения скорости вращения полотна














            На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра. Гидроцилиндр имеет переключатель вкл./выкл. гидравлической системы и плавную регулировку опускания рамы верхним маховиком на дроссельном клапане.









    ...
