Описание

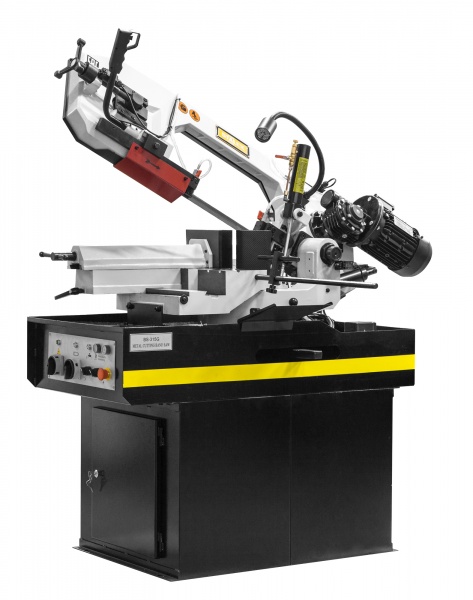

На станках с гидроразгрузкой, процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе. Подъём рамы осуществляется оператором вручную. Станок Stalex BS-315G позволяет делать распилы заготовок диаметром до 230мм.


     В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок европейского образца с возможностью поворота корпуса пилы от -45° 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.


     Режущий инструмент – ленточная пила сваренная в кольцо. Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.


     Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет регулировать/подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила.


     Используя данную модель имеющую тиски для резки под углом, поворачивается рама, а не заготовка. Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие система СОЖ в стандартной комплектации – позволяет добиться высокой производительности.


     Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в серийном и мелкосерийном производстве.





Процесс пиления:


    Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников
    Регулировка угла поворота вдоль шкалы
    Регулируемая подача СОЖ в зону резания
    Движение ленты осуществляется через мотор-редуктор в 2-х режимах (40 или 80 м/мин)



Стандартная комплектация для Stalex BS-315G:





          Поворотный стол с возможность поворота -45°…0°…+45°…+60




          Подвижные направляющие с твердосплавными пластинками




         Перепускной клапан плавная регулировка опускания пильной рамы




         Тиски механические с ручным зажимом




         Скорость вращения пилы фиксированная 40, 80 м/мин




         Ручное натяжение ленты




         Мерный упор 500 мм




         Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ




         Пила ленточная квалитет М42





Основные элементы cтанка Stalex BS-315G:






         Литая чугунная рама гарантирует жесткость станка и гасит вибрации




         Опускание рамы осуществляется под собственным весом




         Заданная скорость и плавность хода рамы обеспечиваются гидравлическим демпфером




         Плавная регулировка скорости опускания рамы (подвод и рабочий ход)




         Тиски механические с ручным зажимом




         Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы


















             Дополнительный прижим для пакетной резки для BS-3...
