Описание

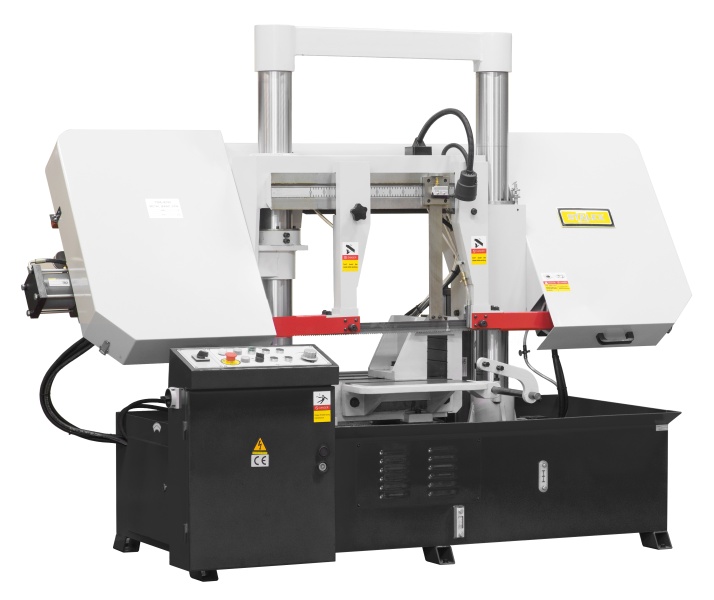

Модель Stalex TGK-4240 является гидравлическим ленточнопильным станком, колонного двухстоечного типа.
Полуавтоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 400 мм и прямоугольной заготовки 400x400 мм под углом 90°.
Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) большого диаметра по которой вертикально перемещается горизонтальная пильная рама.
Пильная рама, представляет собой стальную сварную конструкцию.
На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».

В стандартную комплектацию входят:
- ленточнопильный станок
- ленточнопильное полотно, установленное на станке
- регулируемый упор - 350 мм
- вспомогательный стол с роликами подачи, перед тисками
- стойка для длинных заготовок

Основные элементы
- Угол пиления заготовок 90°.
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически
- Станок управляется трёхфазным двигателем.
- Предохранительные концевики, оберегающие станок от включения при незакрытых кожухах рамы
- Концевики на подъём/опускание рамы и на обрыв полотна
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
- Термозащита электродвигателя
- Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно
- Тиски гидравлические с возможностью быстрого зажима заготовок
- Увеличенная скорость подачи до касания материала
- 2 скорости вращения полотна
- Подсветка зоны резания
- Зубчатый привод
- Гидравлическое натяжение полотна
- Автоматическое отключение при завершении резки























             Вспомогательный стол с роликами подачи























             Блок управления станком






















         Электрические компоненты






















             Помпа подачи СОЖ























             Гидравлическое натяжение полотна и концевик на обрыв полотна























             Рычаг регулировки натяжения полотна























             Гидравлические тиски























             Две на...
