Описание

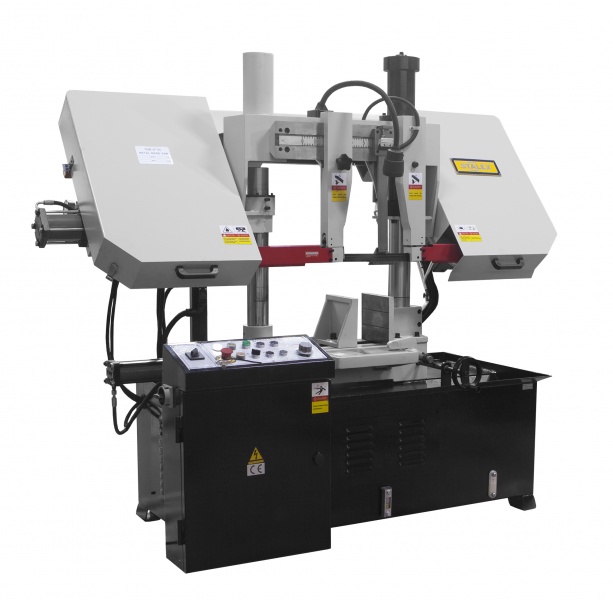

Модель Stalex TGK-4235 является гидравлическим ленточнопильным станком, колонного двухстоечного типа.


     Полуавтоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 350 мм и прямоугольной заготовки 350x350 мм под углом 90°.


     Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) большого диаметра по которой вертикально перемещается горизонтальная пильная рама.


     Пильная рама, представляет собой стальную сварную конструкцию.


     На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,


     так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».





В стандартную комплектацию входят:


     - ленточнопильный станок


     - ленточнопильное полотно, установленное на станке


     - регулируемый упор - 250 мм


     - вспомогательный стол с роликом подачи, перед тисками





Основные элементы


     - Угол пиления заготовок 90°


     - Опускание и подъем рамы осуществляется за счет гидравлики автоматически


     - Станок управляется трёхфазным двигателем


     - Предохранительные концевики, оберегающие станок от включения при незакрытых кожухах рамы


     - Концевики на подъём/опускание рамы и на обрыв полотна


     - Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин


     - Термозащита электродвигателя


     - Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно


     - Тиски гидравлические с возможностью быстрого зажима заготовок + манометр


     - Увеличенная скорость подачи до касания материала


     - 2 скорости вращения полотна


     - Подсветка зоны резания


     - Зубчатый привод


     - Гидравлическое натяжение полотна


     - Автоматическое отключение при завершении резки


     - Вспомогательный стол с роликом подачи приводится в движение вращением ручки маховика с передней части станка.































             Вспомогательный стол с роликом подачи


























             Вспомогательный стол с роликом подачи приводится в движение вращением ручки маховика с передней части станка.




























             В тумбе станка размещён бак для стружки и слива СОЖ


























             Гидравлическое натяжение полотна и концевик на обрыв полотна










        ...
