Описание

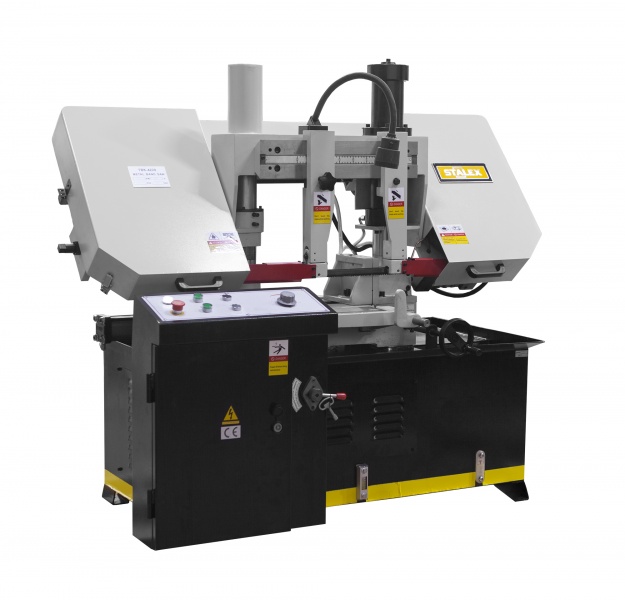

Модель Stalex TBK-4228 является гидравлическим ленточнопильным станком, колонного двухстоечного типа.


     Полуавтоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 280 мм и прямоугольной заготовки 280x280 мм под углом 90°.


     Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) большого диаметра, по которым вверх-вниз перемещается горизонтальная пильная рама.


     Пильная рама, представляет собой стальную сварную конструкцию.


     На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в полуавтоматическом режиме, когда станок выполняет весь цикл резания:


     1)      зажим заготовки – переключатель работы тисков


     2)      запуск пилы / опускание рамы / остановка пилы / подъем рамы – в этом случае необходимо нажатие кнопки «Пуск»


     3)      отжим тисков – переключатель работы тисков







В стандартную комплектацию входят:


     - ленточнопильный станок


     - ленточнопильное полотно, установленное на станке


     - регулируемый упор - 240 мм


     - мобильная стойка с роликом




     Основные элементы


     - Угол пиления заготовок 90°.


     - Опускание и подъем рамы осуществляется за счет гидравлики автоматически


     - Станок управляется трёхфазным двигателем.


     - Предохранительные концевики на кожухе маховика, оберегающие станок от поломок в случае если лента повреждена


     - Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин


     - Термозащита электродвигателя


     - Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно


     - Тиски гидравлические с возможностью быстрого зажима заготовок


     - 3 скорости вращения полотна


     - Подсветка зоны резания


     - Клиноременной привод


     - Автоматическое отключение при завершении резки































             Вспомогательный стол с роликом подачи


























             Вспомогательный стол с роликом подачи приводится в движение вращением ручки маховика с передней части станка.




























             В тумбе станка размещён бак для стружки и слива СОЖ
























             Механическое натяжение


























             Рычаг регулировки натяжения полотна


























             Гидравлические тиски

















...
