Описание

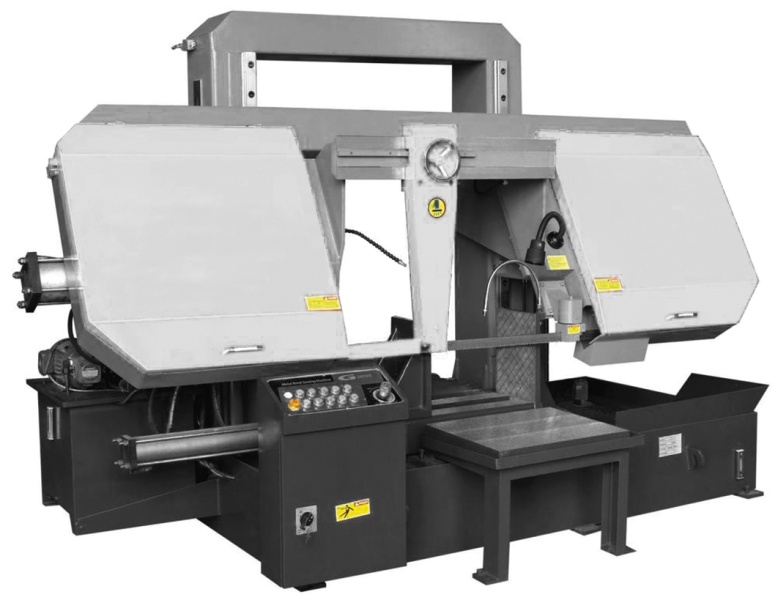

Модель Stalex SBS-650 является гидравлическим ленточнопильным станком, колонного двухстоечного типа.
Полуавтоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 650 мм и квадратной заготовки 650x650 мм под углом 90°.
Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) по которым перемещается горизонтальная пильная рама, образуя жёсткий замкнутый контур с высокой стабильностью реза.
Пильная рама, представляет собой стальную сварную конструкцию.
На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».


Основные элементы

    Угол пиления заготовок 90°.
    Движение рамы – автоматическое
    Регулировка движения рамы – гидравлическое бесступенчатое
    Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет блоков с подшипниками и твердосплавных пластин
    Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно
    Тиски гидравлические
    Скорость вращения полотна – 10-65 м/мин (инвентор)
    Пульт станка





В стандартную комплектацию входит:

    Ленточное полотно 41х1,3х6860 мм установленное на станке
    Руководство
    Механическая дисковая щётка
    Лампа для освещения зоны резки
    Гидравлическое натяжение полотна + тензометр (индикатор натяжения полотна)
    Вспомогательный пластинчатый стол для выгрузки заготовок
    Механический подающий рольганг длиной 1500 мм и шириной 650 мм (в стандартной комплектации)
    Набор инструментов (набор инструмента может быть изменён в зависимости от поставки)







             Дисковая щётка (работает от движения режущего полотна)













































             Гидравлическое натяжение полотна + тензометр (индикатор натяжения полотна)











             Вспомогательный пластинчатый стол для выгрузки заготовок (в стандартной комплектации)




























             Механический подающий рольганг длиной 1500 мм и шириной 650 мм (в стандартной комплектации)




























             Набор инструментов:


             ·         крестовая отвертка (75 x 5)


             ·         шлицевая отвертка (75 x 5)


             ·         шестигранный торцевой ключ


             ·         ключ открытый (12-14, 22-24)


             ·         разводной ключ


             (* набор инструмента может быть изменён в зависимости ...
