Описание

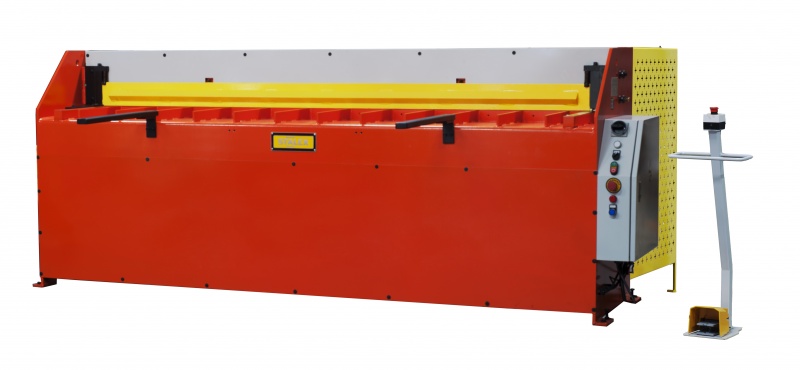

Данный станок оснащен гидравлическим приводом, который обеспечивает плавность хода. Основные компоненты, такие как рама станка, рама верхнего лезвия, рабочий стол и т.д. изготовлены из сваренных стальных пластин, что обеспечивает высокую прочность конструкции, хороший внешний вид, компактность, безопасность и надежность.
Данный станок предназначен обработки металлических пластин, изготовления электрического оборудования, автомобильной отрасли и т.д.

Особенности:

• Гидравлическое управление, быстрая и эффективная резка листа
• Четыре позиции для двух передних удлинителей поддержки листа к рабочему столу – 400мм
• Рабочий ход ножа ограничен и регулируется двумя концевиками (первый концевик регулирует ход ножа вниз, другой концевик регулирует ход ножа вверх)
• Регулировка прогиба верхней балки ножа
• Регулировка зазора между лезвиями (направляющими)
• Переносная ножная педаль, позволяет оператору мобильно управлять гильотиной, одновременно работая с подачей листа
• Предварительный прижим материала перед моментом резки
• Масленый бак с термометром – уровнем
• Гидрораспределитель – гидрорегулятор давления, насос, электромагнитный (соленоидный) клапан, 2 гидроцилиндра.
• Регулировка зазора между ножами (с двух сторон)
• Механическая регулировка заднего упора, для точной повторяемости
• Расстояние от заднего упора до линии реза (съёмный упор) – 800мм
• Направляющие заднего упора имеют мерные линейки

Блок управления станком
Электрические компоненты
Переключатель на два режима резки при нажатии на ножную педаль – разовая и автоматическая

Гидрораспределитель – гидрорегулятор давления, насос, электромагнитный (соленоидный) клапан, 2 гидроцилиндра.
Рабочий ход ножа ограничен и регулируется двумя концевиками (первый концевик регулирует ход ножа вниз, другой концевик регулирует ход ножа вверх)

Масленый бак с термометром – уровнем
С первых запусков необходимо поддерживать уровень масла в баке, проверить надлежащий возврат масла после одного рабочего цикла, работа при низком уровне масла или холостой ход без масла запрещены. Масло подлежит замене после первых 100 часов работы, затем ежегодно (около 1500 рабочих часов).
В летний период (при высокой температуре окружающей среды): необходимо использовать гидравлическое масло 46 (класс вязкости), в зимний период (при низкой температуре окружающей среды): гидравлическое масло 32 (класс вязкости).
Как правило, уровень масла должен находиться в верхней части указателя.

Регулировка прогиба верхней балки ножа
Регулировка зазора между ножами (с двух сторон)
Механическая регулировка заднего упора, для точной повторяемости
Расстояние от заднего упора до линии реза (съёмный упор) – 800мм
Направляющие заднего упора имеют мерные линейки

Соотношение толщины пластины и режущей кромки показаны на следующим чертеже:

Для HQ01-1.6X2500B: макс. толщина реза 1.6 mm, поэтому наиболее универсальный зазор между верхним и нижним лезвиями устанавливается на 0.03~0.08 mm
