Описание

Желобонакатный станок STALEX G12D предназначен для накатки желобков на стальных трубах с фактическим наружным диаметром от 33,5мм до 325мм (или от 1" до 12" - условный проход трубы). Станок поставляется с регулируемой одностоечной опорой для поддержки трубы.
Для пазовых соединений с помощью специальных хомутов или муфт (называются «грувлок»). Альтернатива сварки и резьбовым соединениям. Быстрота монтажа, бессварные трубопроводы применяются в пищевой и химической промышленности, на объектах газа/нефтепроводной отросли, используются для систем пожаротушения, системах водоснабжения и утилизации в домах и строительной отросли. Быстрое обучение работы со станком. Ролик производит накатку желоба, путём вдавливания во внутрь. Регулируется только глубина желобка, остальные параметры стандартизированы (такие как расстояние от края трубы и ширина желобка) и зависят от диаметра трубы.

Особенности:

• Низкий уровень шума при работе станка.
• Легко продавливает материал трубы путем продавливания ролика в трубу.
• Отсутствие абразивной пыли, стружки, искр, или открытого пламени.
• Быстрая накатка желобков на стальных трубах с минимальным шумом (тихая работа), быстрый монтаж получаемых изделий.
• Корпус станка защищен от образования коррозии.
• Станки нашли широкое применение в операциях с последующим соединением труб, без дополнительных операций – таких как резьбовое соединение/сварное соединение.
• Прочная и надёжная конструкция для применения в цеху или на объекте (применяются при монтаже трубопроводных систем), для систем водо и теплоснабжения.

Стандартная комплектация:

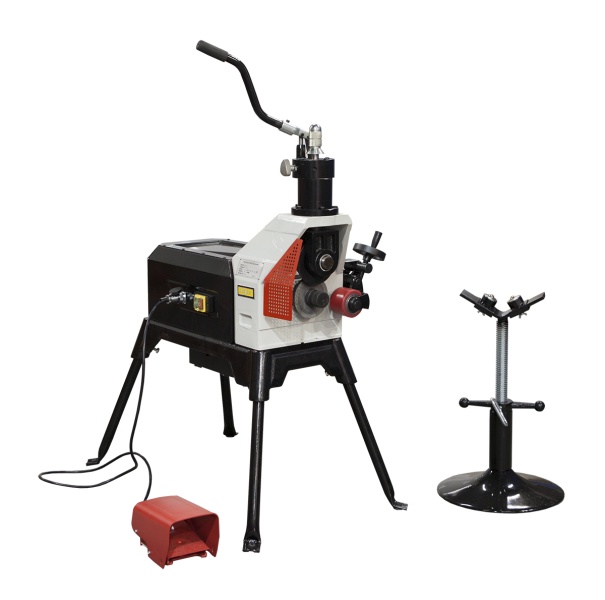

• Станок Stalex
• Одностоечная опора для труб
• Оснастка для накатки желобков (4 комплекта роликов)
• Ножной переключатель (педаль)
• Кейс с инструментом



Кейс:

1)      Маслёнка – 1шт

2)      Шаблон – 1шт

3)      Отвертка – 1шт

4)      Шестигранник – 3шт

5)      Мерная лента – 1шт

6)    Регулировочный винт – 2шт



1)      маховик «В»

2)      маховик «А»

3)      ручка выключения

На маховике «А» размещена шкала расчёта глубины, по которой можно регулировать глубину без шаблона (например, при утере шаблона).

• одно деление шкалы 0,1мм = движению верхнего ролика 0,1мм
• один оборот маховика «А» = 1,5мм движению верхнего ролика



Шаблон



Одностоечная опора для труб

Используется для предотвращения повреждения оснастки для накатки желобков

Неправильная поддержка трубы приводит к сокращению срока службы оснастки для накатки желобков.

При резке труб диаметром 8 дюймов или более следует использовать дополнительные опоры.



Узел поддержки труб крупного диаметра

4 комплекта верхних накаточных роликов и нижних ведущих роликов



2 комплекта состоят из:

1)      верхний накаточный ролик 1ʺ (без стандартного хвостовика) – 1шт

2)      верхний накаточный ролик 1 1/4ʺ~ 1 1/2ʺ (без стандартного хвостовика) – 1шт

3)      универсальный стандартных хвостовик – 1шт

4)      нижний ведущий ролик 1 ~ 1 1/2ʺ – 1шт



3ий комплект состоит из:

1)      верхний накаточный ролик 2ʺ~ 6ʺ– 1шт

2)      нижний ведущий ролик 2ʺ~ 6ʺ – 1шт



4ый комплект состоит из:

3)      верхний накаточный ролик 8ʺ~ 12ʺ– 1шт

4)      нижний ведущий ролик 8ʺ~ 12ʺ – 1шт



Шильдик



Ножной переключатель (педаль)



Размещение 2ух нижних ведущих ролика в станке



Альтернатива сварки и резьбовым соединениям. Быстрота монтажа, бессварные трубопроводы применяются в пищевой и химической промышленности, на объектах газа/нефтепроводной отросли, используются для систем пожаротушения, системах водоснабжения и утилизации в домах и строительной отросли.
