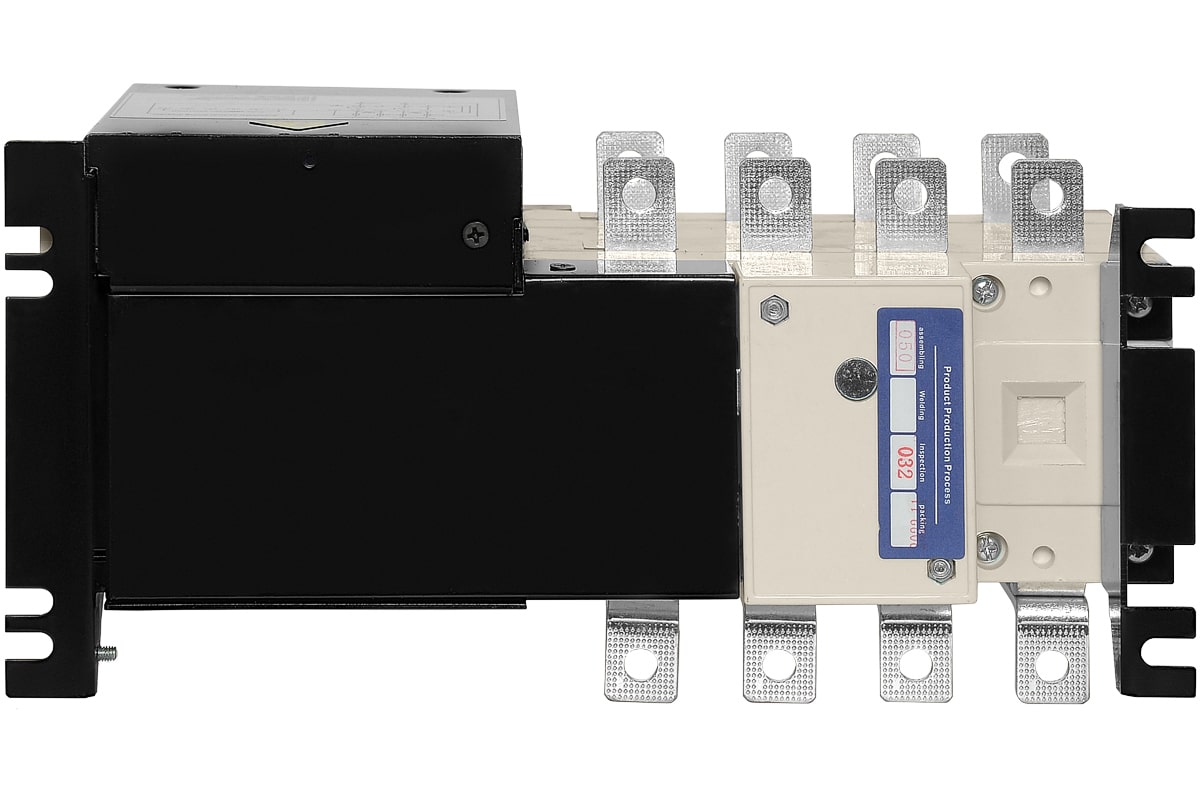

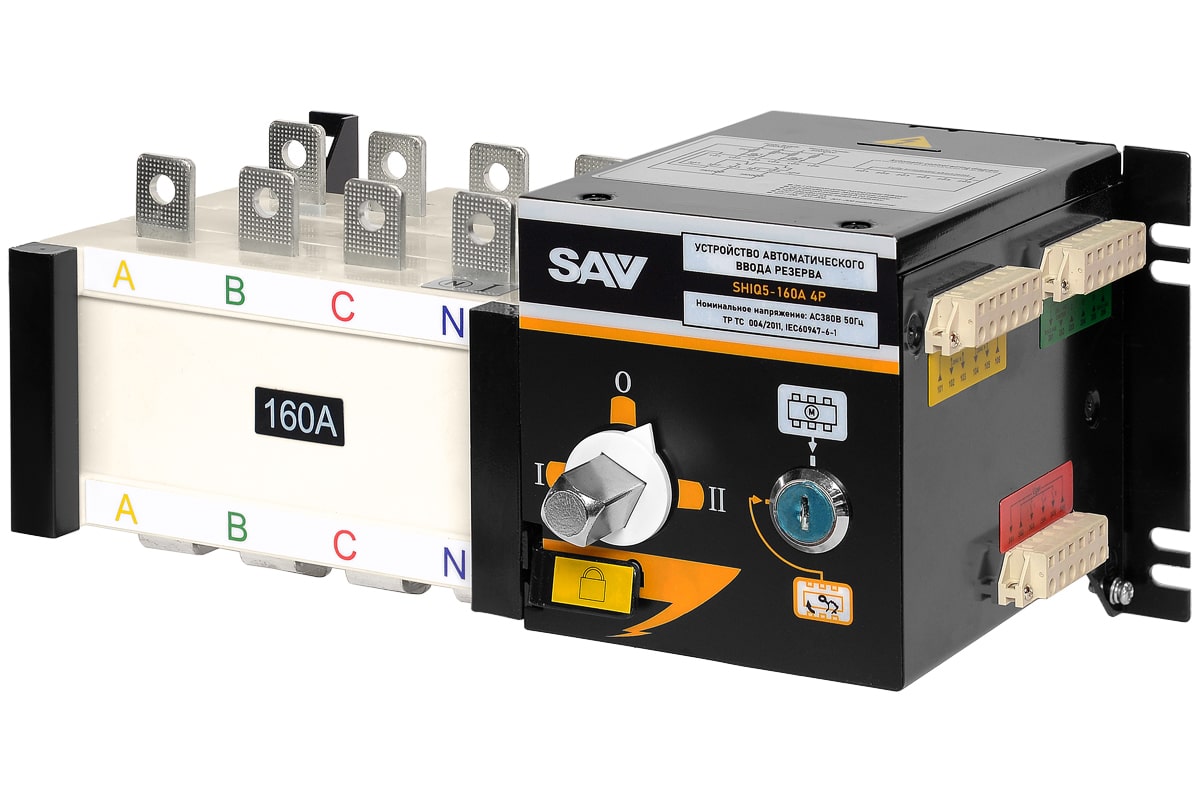

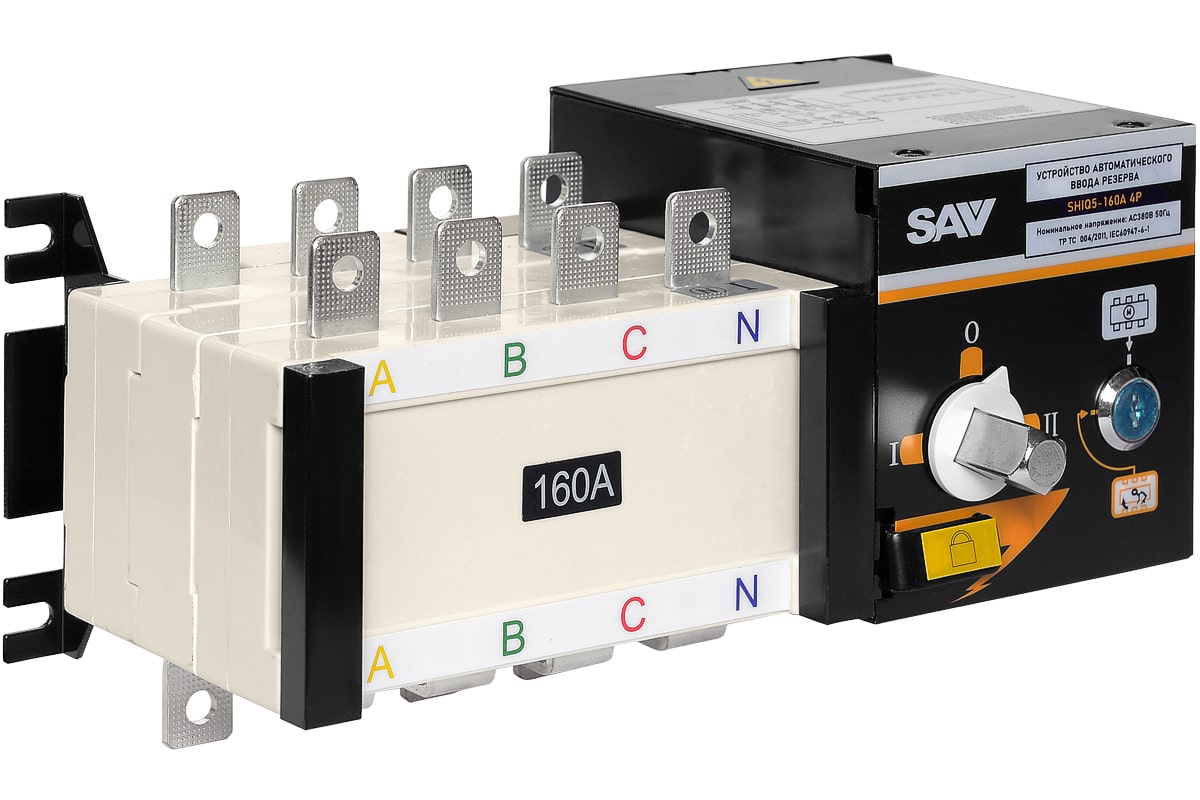

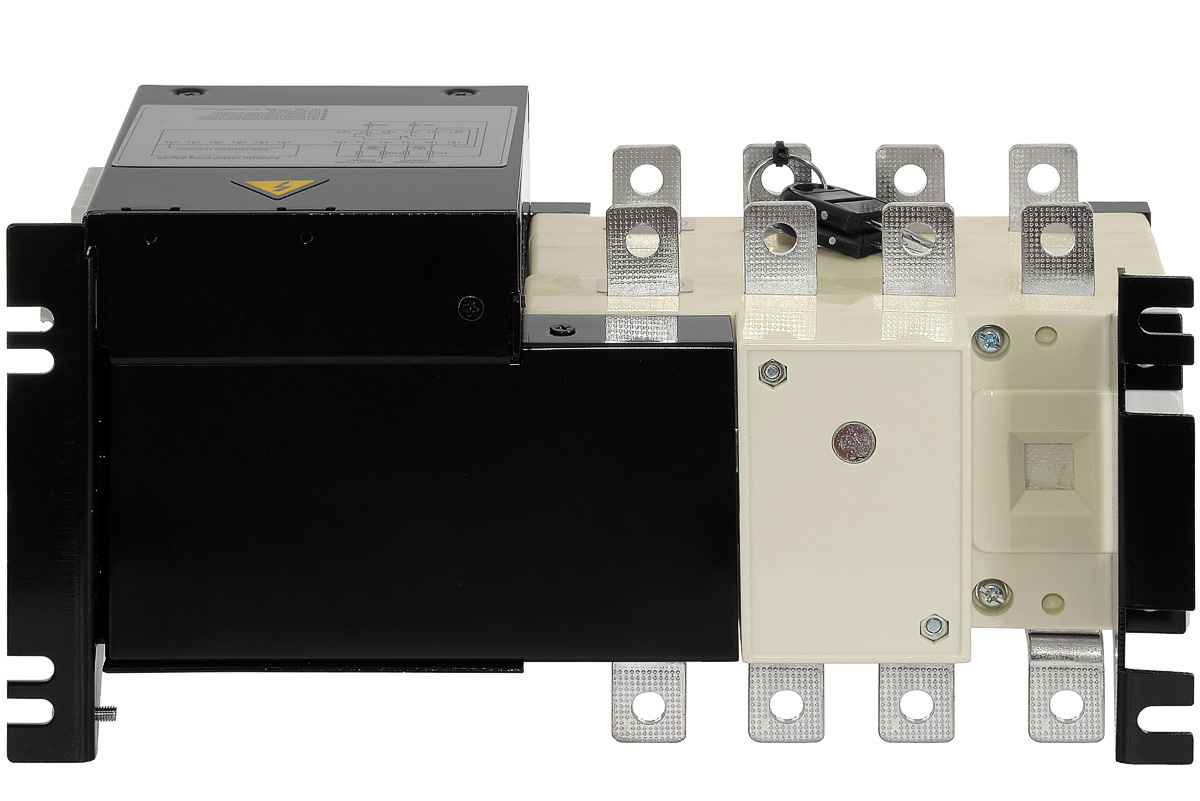

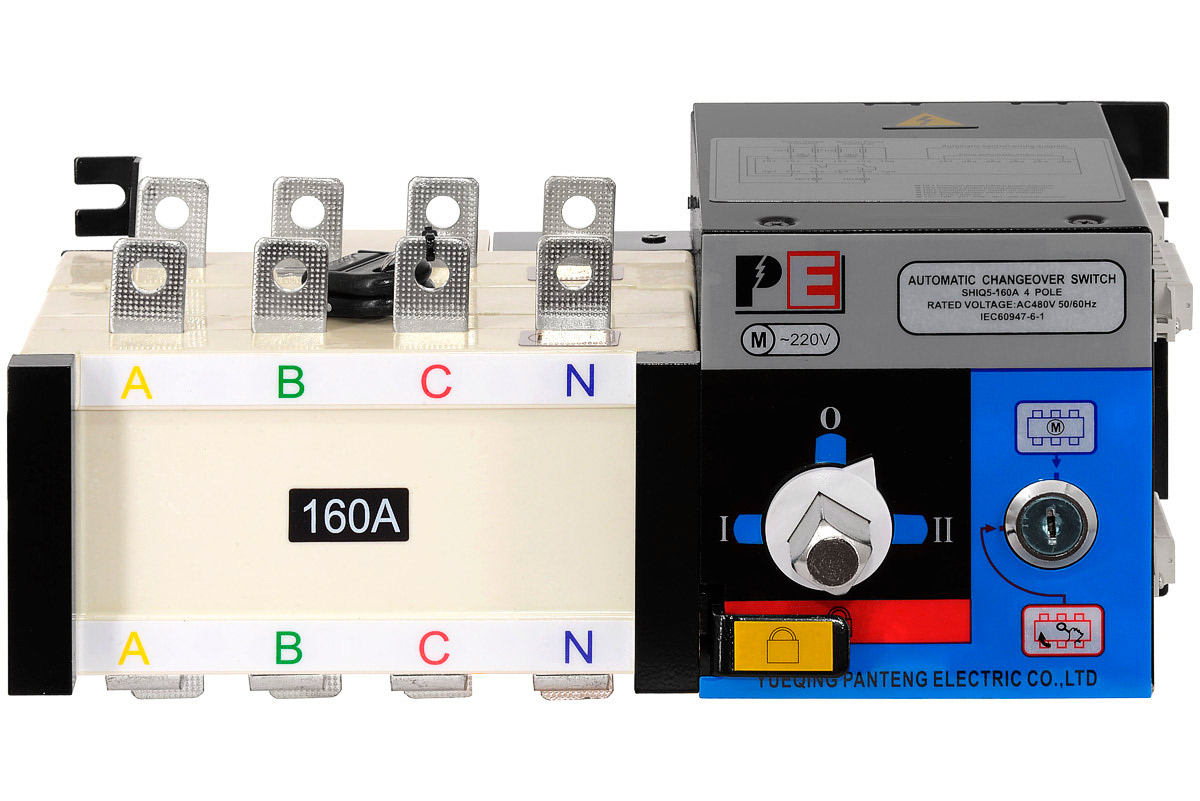

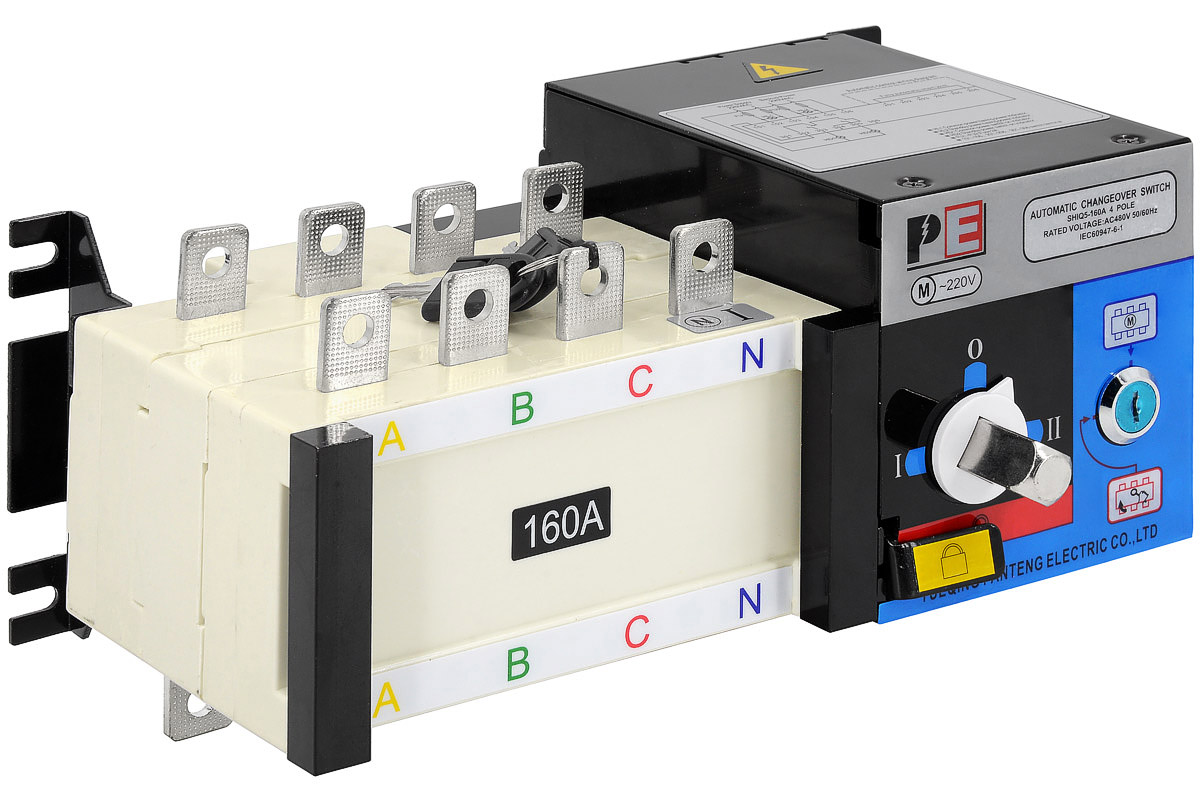

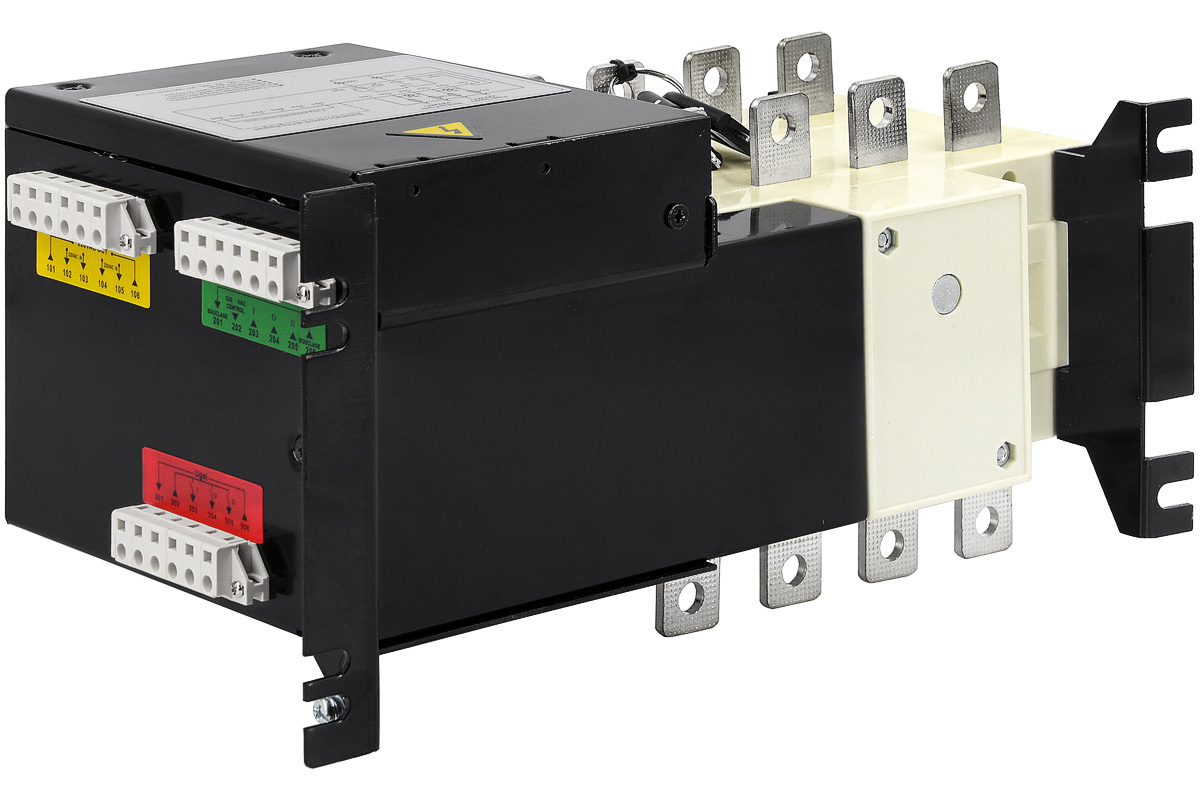

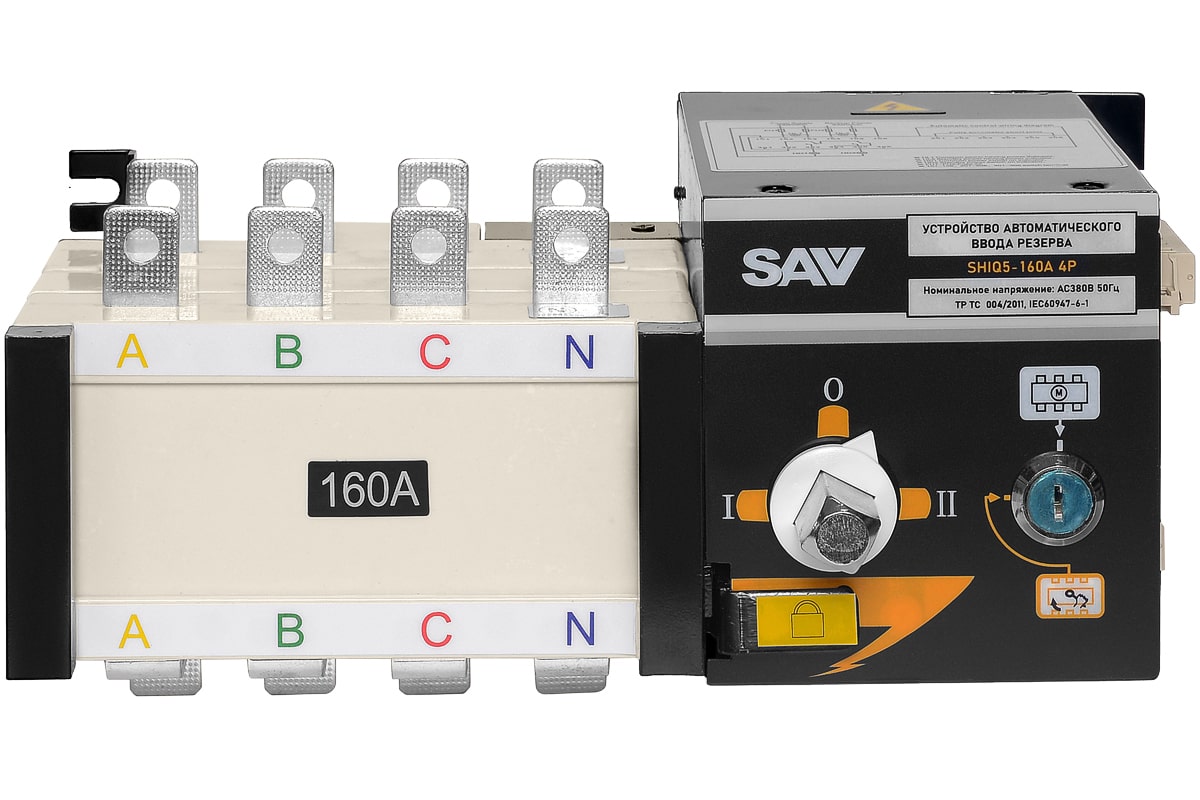

Реверсивный рубильник АВР (устройство автоматического ввода резерва) SHIQ5-160 4P

Артикул: 019924
Сравнение В сравнении
5.0
1 отзыв
Характеристики
Степень автоматизацииАвтозапуск
Масса, кг5.2
Вес брутто (кг)6
Номинальный ток (А)160
Класс защиты обмоткиIII
Габаритные размеры (Д;Ш;В; мм)406х135х261
5.0
1 отзыв
21 459 ₽

Информация о доставке

Способы получения в Колумбус
Доставка: рассчитывается... Самовывоз, бесплатно
Характеристики
Степень автоматизацииАвтозапуск
Масса, кг5.2
Вес брутто (кг)6
Номинальный ток (А)160
Класс защиты обмоткиIII
Габаритные размеры (Д;Ш;В; мм)406х135х261

Дополнительные услуги

2 000 ₽ Выезд мастера

Описание

Описание

TSS SHIQ5 100А - Компактный рубильник с встроенным моторным приводом переключения. Предназначен для работы с внешним контроллером ввода резерва. Самый компактный вариант для своего номинального рабочего тока. Обладает высокой надёжностью благодаря долговечному покрытию контактов и прочному стальному механизму. Обеспечивает:

  • Безыскровое переключение нагрузки;
  • Полное отключение нагрузки (в «нулевом положении» рубильника);

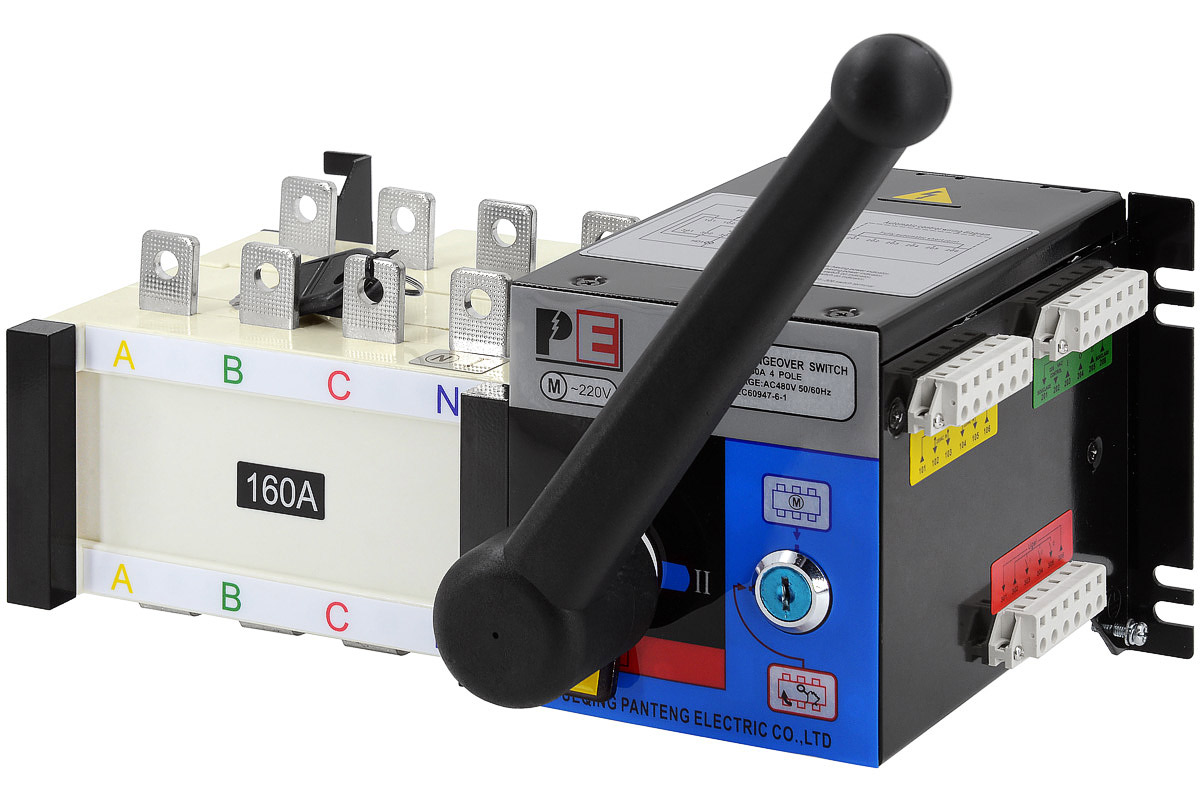

  • Возможность ручного переключения;

Режим работы рубильника переключается установкой ключа рубильника в положение AUTO (автоматический) или MANUAL (ручной).

Характеристики

Степень автоматизации Автозапуск
Масса, кг 5.2
Вес брутто (кг) 6
Номинальный ток (А) 160
Класс защиты обмотки III
Габаритные размеры (Д;Ш;В; мм) 406х135х261
Длина (мм) 406
Ширина (мм) 135
Высота (мм) 261
Номинальное напр., В 400
Влажность, % не более 90
Номинальное импульсное напряжение Uimp, кВ 8
Ток термической стойкости Ith, A 160
Номинальное напряжение изоляции Ui, В 750
Кол-во полюсов переключателя 4
Класс защиты IP20
Номинальная коммутационная способность 10Iном.
Кратковременное отклонение номинального тока, кA 20
Номинальное рабочее напряжение управления Vs, В 220
Номинальная отключающая способность 8Iном.
Номинальный предел мощности КЗ, кА 9кА
Время переключения I-II или II-I, сек 1,0

Оплата

Оплата

Возможны варианты оплаты товара:
  • - для юридических лиц по безналичному расчету
  • - для физических лиц наличными в офисе
  • - на карту Сбербанка

Доставка

Доставка

Доставка по Екатеринбургу:
  • - 300-500 руб. при сумме заказе до 50 000 руб.
  • - бесплатно при сумме заказе более 50 000 руб.
  • - самовывоз со склада по адресу ул. Екатеринбург, ул. Майкопская, 10
Доставка по Свердловской области и другим регионам России:
  • - до транспортной довозим бесплатно
  • - стоимость доставки зависит от выбранной ТК и габаритов груза
  • - доставка нашим транспортом до адреса заказчика рассчитывается индивидуально

Гарантия и возврат

Гарантия и возврат

В случае обнаружения брака товара, Вы можете обратиться к вашему менеджеру для решения вопроса. При установлении факта заводского брака, оборудование можно будет отремонтировать за счет компании, обменять на аналогичное (при его наличии) или осуществить возврат денег. После истечения гарантийного срока по желанию клиента с ним заключается договор на пост гарантийное обслуживание.

Описание

TSS SHIQ5 100А - Компактный рубильник с встроенным моторным приводом переключения. Предназначен для работы с внешним контроллером ввода резерва. Самый компактный вариант для своего номинального рабочего тока. Обладает высокой надёжностью благодаря долговечному покрытию контактов и прочному стальному механизму. Обеспечивает:

  • Безыскровое переключение нагрузки;
  • Полное отключение нагрузки (в «нулевом положении» рубильника);
  • Возможность ручного переключения;

Режим работы рубильника переключается установкой ключа рубильника в положение AUTO (автоматический) или MANUAL (ручной).

Характеристики

Степень автоматизации Автозапуск
Масса, кг 5.2
Вес брутто (кг) 6
Номинальный ток (А) 160
Класс защиты обмотки III
Габаритные размеры (Д;Ш;В; мм) 406х135х261
Длина (мм) 406
Ширина (мм) 135
Высота (мм) 261
Номинальное напр., В 400
Влажность, % не более 90
Номинальное импульсное напряжение Uimp, кВ 8
Ток термической стойкости Ith, A 160
Номинальное напряжение изоляции Ui, В 750
Кол-во полюсов переключателя 4
Класс защиты IP20
Номинальная коммутационная способность 10Iном.
Кратковременное отклонение номинального тока, кA 20
Номинальное рабочее напряжение управления Vs, В 220
Номинальная отключающая способность 8Iном.
Номинальный предел мощности КЗ, кА 9кА
Время переключения I-II или II-I, сек 1,0
